Einsatzfahrzeug: Florian Winterberg 01 DLK23 01

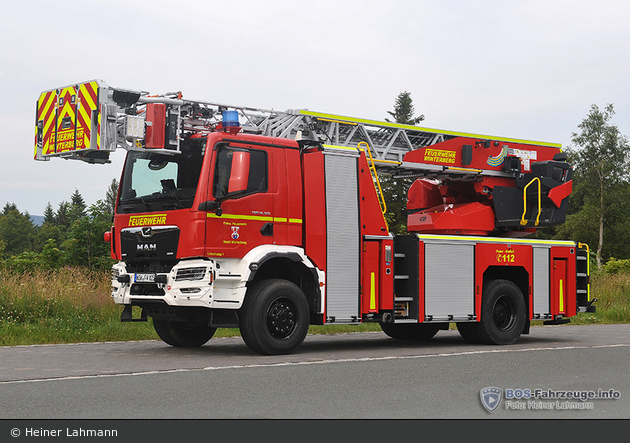

Drehleiter mit Korb DLA(K) 23/12 (L32A-XS 3.2) der Freiwilligen Feuerwehr Winterberg, Löschzug Winterberg.

Die im Herbst 2023 in Dienst gestellte Drehleiter basiert auf einem 2-achsigen Allradfahrgestell von MAN, Modell TGM 18.320 4x4 BB CH, mit einer Motorleistung von 235 kW und einem zulässigen Gesamtgewicht von 18 Tonnen.

Aufgrund der topografischen Lage von Winterberg mit großen Höhenunterschieden und den häufig winterlichen Straßenverhältnissen, hat man sich für ein Allradfahrgestell, übrigens die erste DLK auf Allrad im Hochsauerlandkreis, entschieden.

Die Ausschreibung wurde von der Firma Rosenbauer Karlsruhe GmbH & Co KG gewonnen, der Aufbau besteht aus sechs Geräteräumen mit Rollläden. Der fünfteilige Leitersatz hat einen abneigbaren Korbarm und einen Rettungskorb mit einer Tragkraft von 500 kg.

Technische Daten:

• Fahrgestell: MAN TGM 18.320 4x4 BB CH
• Motorleistung: 235 kW bei 2.200 1/min (6-Zylinder Reihen-Dieselmotor)
• Hubraum: 6.871 cm³
• Höchstgeschwindigkeit: 100 km/h
• zulässiges Gesamtgewicht: 18.000 kg
• Leergewicht: 15.825 kg
• Achslast vorn / hinten: 7.500 / 11.500 kg
• Länge: 10.050 mm
• Breite: 2.520 mm
• Höhe: 3.570 mm

Aufbau: Rosenbauer L32A-XS 3.2

Abstützung:

• 4-fach Waagrecht-Senkrecht-Abstützung
• Abstützbreite: 2.500 bis 4.850 mm
• Alle Stützen einzeln und stufenlos ausfahrbar

Leiterstuhl:

• Leiterstuhl mit Niveauregulierung
• Hauptbedienstand M500

Leitersatz:

• 5-teiliger Leitersatz mit abneigbarem Korbarm aus Feinkornstahl und pulverbeschichtet
• Arbeitshöhe: 32 m, Korbbodenhöhe: 30 m
• Abneigbarer Korbarm mit einer Länge von 4,35 m
• Stromhochführung zum Rettungskorb 24 V / 230 V / 400 V

Rettungskorb:

• Rettungskorb HR-500-MF mit 500 kg Tragkraft
• 4 Zugangsmöglichkeiten, drei von vorne und eine von hinten, 3 Einstiege aufrecht begehbar
• Bedienstand
• Umfeldbeleuchtung im Korbboden
• Steckdosen 230 V / 400 V
• Halterung für Scheinwerfer, Krankentragenhalterung und Wasserwerfer
• C-Druckabgang an der Korbfront

Ausstattung u.a.:

• Automatische Korbablage vor dem Fahrerhaus
• Automatische Rückholfunktion
• Automatische Leiterablage
• Herausnehmbare Multifunktionssäule im Korb
• LED-Beleuchtung Podium
• LED-Umfeld Beleuchtung
• LED-Scheinwerfer am Korb, Modell Raptor
• LED-Flächenleuchte an Unterleiter
• Wasserwerfer elektrisch bedienbar
• Aufnahme für Rollgliss am Korb
• Aufnahme für Normal- und Schwerlasttrage am Korb
• Korbboden- und Leiterkamera mit Übertragung zum Hauptbedienstand
• Schwerlasttragenlagerung für Korbboden
• Schwerlasttrage Ferno (Belastbarkeit bis 1.134 Kg)
• Rückfahrkamera
• Rosenbauer RS 14 Stromerzeuger mit Überwachungskamera für den Schwenkbereich mit Zusatzbildschirm
• Fremdbetankungsset mit 20 Liter Kanister für Stromerzeuger RS 14
• Lüfterlagerung am Drehgestell neben dem Stromerzeuger für Rosenbauer Fanergy E16 Compact
• LED-Sicherheitsstrahler zum Ausleuchten oberhalb der Drehleiter
• 10 Zoll Bedienbildschirm auf der linken und rechten Seite
• 10 Zoll Bildschirm im Fahrerhaus
• Schnellangriffshaspel Luft im G1
• Rollstuhlrampe, zusammengelegt in G1 gelagert
• Stihl Rettungssäge
• Akkusäge mit Zubehör
• Schaufel
• Besen
• Schornsteinstangen
• Reinigungsset mit Abfalleimer an der PA-Lagerung montiert
• Blue Spots für Anzeige der Stützen bei maximaler Abstützung
• Prüfleine für maximalen Drehleiter Drehbereich
• Aufstiegshilfen im G1 und G2 für obere Lagerungen
• Abbiegeassistent rechts
• Rosenbauer Safe Step, farbliche Darstellung je nach Leiterzustand

Ein recht herzliches Dankeschön an das Team der FF Winterberg für den sehr kooperativen Fototermin!

Viele weitere spannende Neufahrzeuge siehe auch: "Feuerwehrfahrzeuge 2025. Das Jahrbuch" der Reihe Feuerwehrfahrzeuge, GeraMond Media GmbH.

ISBN-10: ‎ 3987021047
ISBN-13: ‎ 978-3987021046

• 2 Kennleuchten Hänsch Nova LED
• 3 Frontblitzer Hänsch Sputnik SL, davon einer im Korbboden
• Martin-Horn 2298 GM
• Fiamm-Bullhorn
• je ein Korbblitzer Hänsch Sputnik SL pro Korbseite
• 2 Kennleuchtenmodule Hänsch Integro Universal am Leiterpark
• 2 Heckblitzer Hänsch Sputnik SL
• Heckwarneinrichtung am Podium, bestehend aus 6 gelben Hänsch Sputnik SL
