Einsatzfahrzeug: Heros Ludwigshafen 86/47

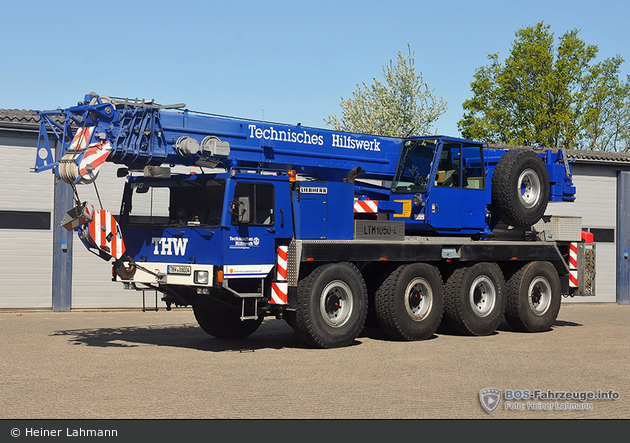

Kranwagen (KW 50) des Technischen Hilfswerks, Ortsverband Ludwigshafen.

Das Fahrzeug wurde dem THW Ludwigshafen im Rahmen der Aktion "Mit uns gewinnt die Region" von der BASF AG gespendet. Von 1990 bis 2004 war das Fahrzeug am BASF-Standort Ludwigshafen eingesetzt.

Es handelt sich um den größten Kranwagen im Bereich des THW. Das Fahrzeug besitzt eine Erlaubnis nach StVO § 29 Abs. 3 und darf damit auch auf öffentlichen Straßen bewegt werden.

Technische Daten:

• Fahrgestell: Liebherr LTM 1050-4
• Antrieb: Mercedes-Benz OM 422 A V8-Turbodiesel
• Motorleistung: 260 kW bei 1.600 1/min
• Hubraum: 14.618 cm³
• Getriebe: 6-Gang-Lastschalt-Wendegetriebe mit Drehmomentwandler (6 Vorwärts-/2 Rückwärtsgänge)
• Achsen: 1 & 4 Achse permanent angetrieben, 2. Achse der ersten zuschaltbar; alle Räder gelenkt
• Höchstgeschwindigkeit: 75 km/h
• Steigfähigkeit: 30 %
• zulässiges Gesamtgewicht: 44.000 kg
• Länge: 11.473 mm
• Breite: 2.700 mm
• Höhe: 3.700 mm
• Heckschwenkradius: 3.340 mm
• Äußerer Wendekreis: 10.155 mm
• Wenderadius: 4.720 mm
• Wenderadius mit Hauptausleger-Kopf: 10.820 mm
• Wenderadius mit Klappspitze: 11.170 mm

Kranausleger:

• Hubhöhe: 38 m
• Teleskopausleger: 5-teilig
• min. Auslegerlänge: 10.200 mm
• max. Auslegerlänge: 38.000 mm
• Auslegerverstellung: 83° in 36 Sekunden
• max. Ausfahrzeit des Auslegers: 85 Sekunden
• Max. Schwenkgeschwindigkeit: 2,2 1/min
• Max. Seilgeschwindigkeit: 120 m/min
• max. Zugkraft: 49 kN
• Kontergewicht: 7.300 kg
• benötigte Abstützfläche: 8.055 x 7.200 mm
• minimal benötigte Abstützfläche: 8.055 x 5.000 mm

Klappspitze

• mögliche Längen: 5,1 / 9 /16 m
• Aufstellwinkel: 0° oder 20°
• Auslegerhöhe mit Klappspitze: 54.000 mm

An dieser Stelle ein recht herzliches Dankeschön an das THW OV Ludwigshafen für den sehr kooperativen Fototermin!

• 2 Drehspiegelkennleuchten Hella KL 8000
• 2 Frontblitzer Hella BSX-Micro
• Tonfolgeanlage
• Drehspiegelkennleuchte Hella KLJ 60 gelb
• Drehspiegelkennleuchte Hella KLJ 60 am Heck
